SHB系列 - 1/2砖直流对直流转换器

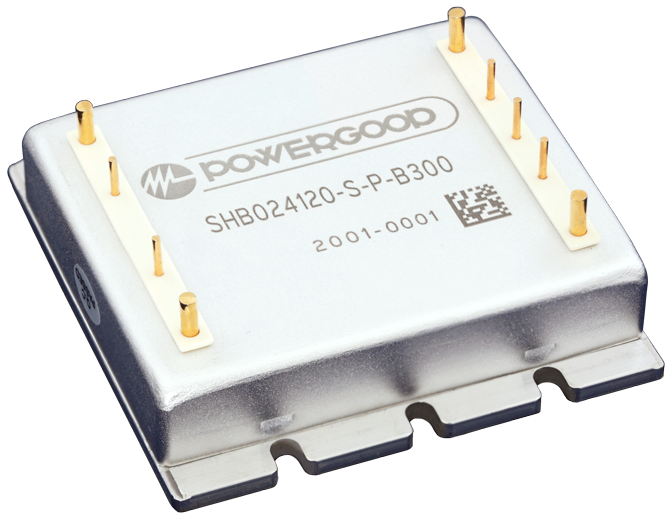

SHB系列 - 1/2砖直流对直流转换器(图1)

SHB系列 - 1/2砖直流对直流转换器(图2)

＊DOSA脚位
＊Vicor怀格管脚兼容
＊超广工作环温
＊使用全陶瓷电容设计
＊固定开关频率提供可预期EMI
＊无最小负载需求
＊UVLO / OCP / OVP / OTP

高效率- 专利同步整流拓朴

尺寸: 2.4" x 2.4" x 0.52"
4:1超宽输入电压

超高输入电压:150-420VDC
没有最低负载需求

固定的开关速率有效将电磁干扰控制在固定的范围• 输入与输出电源隔离达2250V

输出电压调节范围-10%~+10%
订制输出功率可达到 360瓦

选型表

型号	输入			输出			效率
	电压		电流	电压	电流	功率	效率
	范围	标称	满载	V	A	W	Typ. %
SHB018050-□-□-B200	9-36	18	12.63	5	40	200	88
SHB018120-□-□-B200	9-36	18	12.63	12	16.67	200	88
SHB018240-□-□-B200	9-36	18	12.63	24	8.33	200	88
SHB018280-□-□-B200	9-36	18	12.63	28	7.14	200	88
SHB018480-□-□-B200	9-36	18	12.48	48	4.17	200	89
SHB018120-□-□-B300	9-36	18	19.16	12	25	300	87
SHB018240-□-□-B300	9-36	18	19.16	24	12.5	300	87
SHB018280-□-□-B300	9-36	18	19.16	28	10.71	300	87
SHB018480-□-□-B300	9-36	18	18.73	48	6.25	300	89
SHB024050-□-□-B200	18-36	24	9.26	5	40	200	90
SHB024120-□-□-B200	18-36	24	9.16	12	16.67	200	91
SHB024240-□-□-B200	18-36	24	9.06	24	8.33	200	92
SHB024280-□-□-B200	18-36	24	9.06	28	7.14	200	92
SHB024480-□-□-B200	18-36	24	9.06	48	4.17	200	92
SHB024120-□-□-B300	18-36	24	13.74	12	25	300	91
SHB024240-□-□-B300	18-36	24	13.74	24	12.5	300	91
SHB024280-□-□-B300	18-36	24	13.74	28	10.71	300	91
SHB024480-□-□-B300	18-36	24	13.74	48	6.25	300	91
SHB036050-□-□-B200	18-75	36	6.31	5	40	200	88
SHB036120-□-□-B200	18-75	36	6.17	12	16.67	200	90
SHB036240-□-□-B200	18-75	36	6.17	24	8.33	200	90
SHB036280-□-□-B200	18-75	36	6.17	28	7.14	200	90
SHB036480-□-□-B200	18-75	36	6.17	48	4.17	200	90
SHB036120-□-□-B300	18-75	36	9.36	12	25	300	89
SHB036240-□-□-B300	18-75	36	9.36	24	12.5	300	89
SHB036280-□-□-B300	18-75	36	9.36	28	10.71	300	89
SHB036480-□-□-B300	18-75	36	9.36	48	6.25	300	89
SHB110050-□-□-B200	40-180	110	2.07	5	40	200	88
SHB110120-□-□-B200	40-180	110	2.04	12	16.67	200	89
SHB110240-□-□-B200	40-180	110	2.04	24	8.33	200	89
SHB110280-□-□-B200	40-180	110	2.04	28	7.14	200	89
SHB110480-□-□-B200	40-180	110	2.04	48	4.17	200	89
SHB110120-□-□-B300	40-180	110	3.06	12	25	300	89
SHB110240-□-□-B300	40-180	110	3.06	24	12.5	300	89
SHB110280-□-□-B300	40-180	110	3.06	28	10.71	300	89
SHB110480-□-□-B300	40-180	110	3.06	48	6.25	300	89
SHB300050-□-□-B200	180-425	300	0.74	5	40	200	90
SHB300120-□-□-B200	180-425	300	0.74	12	16.67	200	90
SHB300240-□-□-B200	180-425	300	0.74	24	8.33	200	90
SHB300280-□-□-B200	180-425	300	0.74	28	7.14	200	90
SHB300480-□-□-B200	180-425	300	0.74	48	4.17	200	90
SHB300120-□-□-B300	180-425	300	1.11	12	25	300	90
SHB300240-□-□-B300	180-425	300	1.1	24	12.5	300	91
SHB300280-□-□-B300	180-425	300	1.11	28	10.71	300	90
SHB300480-□-□-B300	180-425	300	1.11	48	6.25	300	90

命名方式

SHB：1/2砖系列

输入电压：

018：9~36VDC

024：18~36VDC

036：18~75VDC

110：40~180VDC

300：180~425VDC

输出电压：

050：5VDC

120：12VDC

240：24VDC

280：28VDC

480：48VDC

引脚□ ：S：DOSA 引脚标准；V：Vicor 引脚兼容

遥控逻辑□ ：P-正逻辑，N负逻辑

外壳：B：金属壳法兰片

功率：

200：200W

300：300W

详细规格需求请联系我司销售人员。
