ESB系列 - 可达30W 直流对直流转换器

ESB系列 - 可达30W 直流对直流转换器

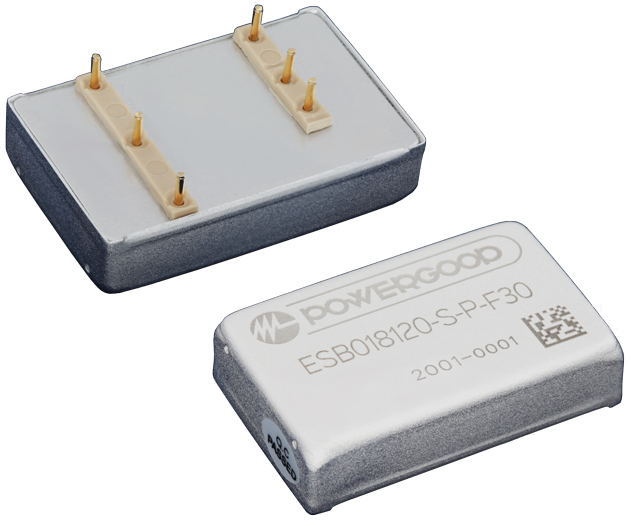

ESB系列(图1)

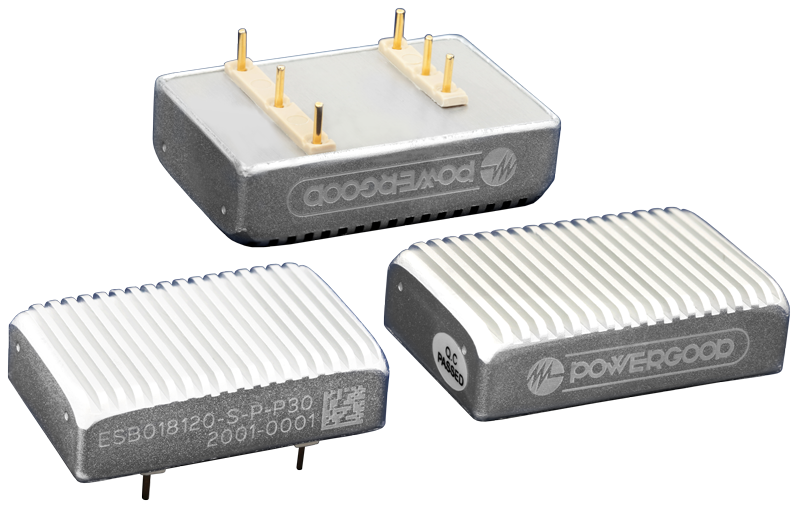

ESB系列(图2)

＊内建PI / EMC滤波器

＊超广工作环温

＊单 / 双路输出

＊+70℃不降额

＊UVLO / OCP / OVP / OTP

标准引脚

高效率 - 90%@5V (专利同步整流拓朴)

尺寸: 1.6" x 1.0" x 0.42"/0.52"
2:1 / 4:1 超宽输入电压

工作壳温 -45℃ to +115℃
输入与输出电源隔离达2000Vdc

2KVdc 基本的输入与输出绝缘
订制输出功率可达到30W

选型表

型号	输入			输出			效率
	电压		电流	电压	电流	功率	效率
	范围	标称	满载	V	A	W	Typ. %
ESB012033-S-□-□15	9-18	12	1.4	3.3	4.5	15	89%
ESB012050-S-□-□15	9-18	12	1.39	5	3	15	90%
ESB012120-S-□-□15	9-18	12	1.42	12	1.3	15	88%
ESB012150-S-□-□15	9-18	12	1.42	15	1	15	88%
ESB012240-S-□-□15	9-18	12	1.42	24	0.7	15	88%
ESB012120-D-□-□15	9-18	12	1.42	±12	±0.63	15	88%
ESB012150-D-□-□15	9-18	12	1.42	±15	±0.5	15	88%
ESB012240-D-□-□15	9-18	12	1.42	±24	±0.3	15	88%
ESB012033-S-□-□20	9-18	12	1.87	3.3	6	20	89%
ESB012050-S-□-□20	9-18	12	1.85	5	4	20	90%
ESB012120-S-□-□20	9-18	12	1.89	12	1.7	20	88%
ESB012150-S-□-□20	9-18	12	1.89	15	1.3	20	88%
ESB012240-S-□-□20	9-18	12	1.89	24	0.8	20	88%
ESB012120-D-□-□20	9-18	12	1.89	±12	±0.8	20	88%
ESB012150-D-□-□20	9-18	12	1.89	±15	±0.7	20	88%
ESB012240-D-□-□20	9-18	12	1.89	±24	±0.4	20	88%
ESB018033-S-□-□15	9-36	18	0.95	3.3	4.5	15	88%
ESB018050-S-□-□15	9-36	18	0.94	5	3	15	89%
ESB018120-S-□-□15	9-36	18	0.95	12	1.3	15	88%
ESB018150-S-□-□15	9-36	18	0.95	15	1	15	88%
ESB018240-S-□-□15	9-36	18	0.95	24	0.7	15	88%
ESB018120-D-□-□15	9-36	18	0.95	±12	±0.7	15	88%
ESB018150-D-□-□15	9-36	18	0.95	±15	±0.5	15	88%
ESB018240-D-□-□15	9-36	18	0.96	±24	±0.3	15	87%
ESB018033-S-□-□20	9-36	18	1.26	3.3	6	20	88%
ESB018050-S-□-□20	9-36	18	1.25	5	4	20	89%
ESB018120-S-□-□20	9-36	18	1.26	12	1.7	20	88%
ESB018150-S-□-□20	9-36	18	1.26	15	1.3	20	88%
ESB018240-S-□-□20	9-36	18	1.26	24	0.8	20	88%
ESB018120-D-□-□20	9-36	18	1.26	±12	±0.8	20	88%
ESB018150-D-□-□20	9-36	18	1.26	±15	±0.7	20	88%
ESB018240-D-□-□20	9-36	18	1.28	±24	±0.4	20	87%
ESB018033-S-□-□25	9-36	18	1.6	3.3	7.6	25	87%
ESB018050-S-□-□25	9-36	18	1.56	5	5	25	89%
ESB018120-S-□-□25	9-36	18	1.58	12	2.1	25	88%
ESB018150-S-□-□25	9-36	18	1.58	15	1.7	25	88%
ESB018240-S-□-□25	9-36	18	1.58	24	1	25	88%
ESB018120-D-□-□25	9-36	18	1.58	±12	±1.0	25	88%
ESB018150-D-□-□25	9-36	18	1.58	±15	±0.8	25	88%
ESB018240-D-□-□25	9-36	18	1.6	±24	±0.5	25	87%
ESB024033-S-□-□15	18-36	24	0.7	3.3	4.5	15	89%
ESB024050-S-□-□15	18-36	24	0.69	5	3	15	90%
ESB024120-S-□-□15	18-36	24	0.7	12	1.3	15	89%
ESB024150-S-□-□15	18-36	24	0.7	15	1	15	89%
ESB024240-S-□-□15	18-36	24	0.7	24	0.7	15	89%
ESB024120-D-□-□15	18-36	24	0.7	±12	±0.7	15	89%
ESB024150-D-□-□15	18-36	24	0.7	±15	±0.5	15	89%
ESB024240-D-□-□15	18-36	24	0.7	±24	±0.3	15	89%
ESB024033-S-□-□20	18-36	24	0.95	3.3	6	20	88%
ESB024050-S-□-□20	18-36	24	0.94	5	4	20	89%
ESB024120-S-□-□20	18-36	24	0.94	12	1.7	20	89%
ESB024150-S-□-□20	18-36	24	0.94	15	1.3	20	89%
ESB024240-S-□-□20	18-36	24	0.94	24	0.8	20	89%
ESB024120-D-□-□20	18-36	24	0.94	±12	±0.8	20	89%
ESB024150-D-□-□20	18-36	24	0.94	±15	±0.7	20	89%
ESB024240-D-□-□20	18-36	24	0.95	±24	±0.4	20	88%
ESB024033-S-□-□30	18-36	24	1.42	3.3	9.1	30	88%
ESB024050-S-□-□30	18-36	24	1.39	5	6	30	90%
ESB024120-S-□-□30	18-36	24	1.42	12	2.5	30	88%
ESB024150-S-□-□30	18-36	24	1.42	15	2	30	88%
ESB024240-S-□-□30	18-36	24	1.42	24	1.3	30	88%
ESB024120-D-□-□30	18-36	24	1.42	±12	±1.3	30	88%
ESB024150-D-□-□30	18-36	24	1.4	±15	±1.0	30	89%
ESB024240-D-□-□30	18-36	24	1.42	±24	±0.6	30	88%
ESB036033-S-□-□15	18-75	36	0.48	3.3	4.5	15	87%
ESB036050-S-□-□15	18-75	36	0.47	5	3	15	89%
ESB036120-S-□-□15	18-75	36	0.47	12	1.3	15	88%
ESB036150-S-□-□15	18-75	36	0.47	15	1	15	88%
ESB036240-S-□-□15	18-75	36	0.47	24	0.7	15	88%
ESB036120-D-□-□15	18-75	36	0.47	±12	±0.7	15	88%
ESB036150-D-□-□15	18-75	36	0.47	±15	±0.5	15	88%
ESB036240-D-□-□15	18-75	36	0.48	±24	±0.3	15	87%
ESB036033-S-□-□20	18-75	36	0.64	3.3	6	20	87%
ESB036050-S-□-□20	18-75	36	0.62	5	4	20	89%
ESB036120-S-□-□20	18-75	36	0.63	12	1.7	20	88%
ESB036150-S-□-□20	18-75	36	0.63	15	1.3	20	88%
ESB036240-S-□-□20	18-75	36	0.63	24	0.8	20	88%
ESB036120-D-□-□20	18-75	36	0.63	±12	±0.8	20	88%
ESB036150-D-□-□20	18-75	36	0.63	±15	±0.7	20	88%
ESB036240-D-□-□20	18-75	36	0.64	±24	±0.4	20	87%
ESB048033-S-□-□15	36-75	48	0.35	3.3	4.5	15	89%
ESB048050-S-□-□15	36-75	48	0.35	5	3	15	90%
ESB048120-S-□-□15	36-75	48	0.36	12	1.3	15	88%
ESB048150-S-□-□15	36-75	48	0.36	15	1	15	88%
ESB048240-S-□-□15	36-75	48	0.35	24	0.7	15	89%
ESB048120-D-□-□15	36-75	48	0.35	±12	±0.7	15	89%
ESB048150-D-□-□15	36-75	48	0.35	±15	±0.5	15	90%
ESB048240-D-□-□15	36-75	48	0.35	±24	±0.3	15	89%
ESB048033-S-□-□20	36-75	48	0.46	3.3	6	20	90%
ESB048050-S-□-□20	36-75	48	0.46	5	4	20	91%
ESB048120-S-□-□20	36-75	48	0.46	12	1.7	20	90%
ESB048150-S-□-□20	36-75	48	0.46	15	1.3	20	90%
ESB048240-S-□-□20	36-75	48	0.47	24	0.8	20	89%
ESB048120-D-□-□20	36-75	48	0.46	±12	±0.8	20	91%
ESB048150-D-□-□20	36-75	48	0.46	±15	±0.7	20	91%
ESB048240-D-□-□20	36-75	48	0.47	±24	±0.4	20	89%
ESB048050-S-□-□30	36-75	48	0.69	5	6	30	90%
ESB048120-S-□-□30	36-75	48	0.7	12	2.5	30	89%
ESB048150-S-□-□30	36-75	48	0.7	15	2	30	89%

命名方式

ESB：ESB系列

输入电压：

012：9~18VDC

018：9~36VDC

024：18~36VDC

036：18~75VDC

048：36~75VDC

输出电压：

S：单路输出电压

033：3.3VDC

050：5VDC

120：12VDC

150：15VDC

240：24VDC

D：双路输出电压

050：±5VDC

120：±12VDC

150：±15VDC

240：±24VDC

输出电压：S：单路输出电压；D：双路输出电压

逻辑控制□ ：

P-正逻辑，N负逻辑；

1-正逻辑，EMC滤波器，0：负逻辑，EMC滤波器

外壳□：

F：金属平壳；

P：金属切槽壳

功率：

15：15W

20：20W

25：25W

30：30W

详细规格需求请联系我司销售人员。
